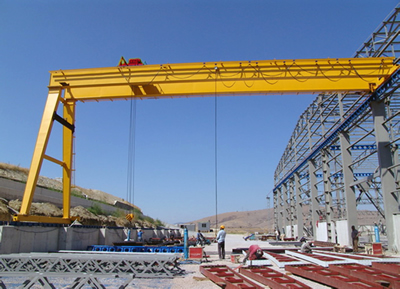

Topal (semi) Portal vinçler; Tek Kirişli Portal vinçler ve Çift Kirişli Portal vinçlerde olduğu gibi yere döşenen raylar üzerinde ileri geri hareket ederler. Ancak rayların arasında kot farkı vardır. Bu kot farkı portal yüksekliği kadar bile olabilir. Bu durumda ayaklardan biri imal edilmeyebilir bile. Tek Kiriş Portal veya Çift Kirişli Portal vinçlerin özelliklerini taşıyabilirler.
- 1000 KG. ile 50.000 KG. arası standart üretim
- Kompakt tasarım maksimum yanaşma ve kaldırma kapasitesi
- FEM ve DIN normlarına uygun emniyetli tasarım.
- Fren momenti gerekli frenleme momentinin 2,5 katıdır.
- Tambur dikişsiz çelik çekme borudan (ST-37) yivli ve hassas işlenmektedir.
- Elektrik şalt malzemesi Telemecanique veya Siemens markadır.
- Köprü enerji sistemi NPI 80 rayda veya C kornişte hareket eden yassı kablolu kablo taşıma arabaları ile yada bara sistemiyle sağlanır. Kumanda ve makine enerji hattı bağımsızdır.
- Köprü kirişleri sac malzemeden çift kutu kiriş olarak imal edilir. Köprü kirişlerin üzerine arabanın hareketi için ray monte edilir. Maksimum yükte sehim köprü açıklığının 1/1000’ni geçmez.
- Köprü yürütme başlıkları standart profillerden çift kiriş köprüye göre imal edilir. İki adet tahrikli, iki adet avare tekerlekle yürüyüşü sağlanır. Tekerlek yataklamaları rulmanlı olarak imal edilir. Başlık kirişleri köprü kirişlerine bağlantı plakaları ile cıvatalı olarak bağlanır. Başlıkların uç kısımlarında lastik tamponludur. Tekerlek kanalları mevcut dolu kare rayda hareket edecek şekilde imal edilir.
- Bakım Platformu Köprünün bir tarafına bakım yapılabilmesi için tabanı baklavalı sacdan yaklaşık 50cm genişliğinde, korkuluklu bakım platformu yapılır.
Opsiyonel Uygulamalar
- Aşırı yük limit swiç
- Radyo Frekans Kontrollü Uzaktan Kumanda Uygulamaları
- Çift Hızlı Hareket Seçenekleri
- Yumuşak Duruş Kalkış Sağlayan İnvertör Uygulamaları
- Enerji Hattı Bara Uygulamaları
- Rüzgar emniyet sistemleri
